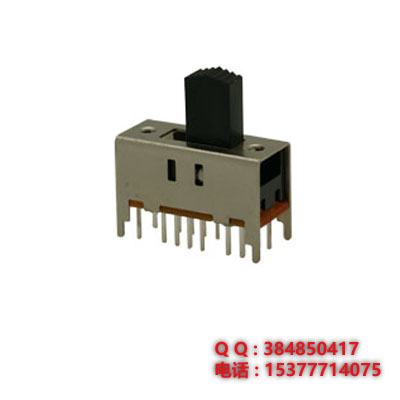

正確使用撥動開關起到的作用介紹
發布時間：2019-09-16 點擊次數：次
正確使用撥動開關能夠起到很大的作用具體的參數和注意事項，下面給大家詳細的介紹一下。
要想正確使用撥動開關一定要記住焊接的參數，這樣才能避免人為的操作不當破壞撥動開關，以下幾點你了解嗎？
1、焊接時的共通注意事項
滑動型的撞針應確實在ON或OFF的位置上。（但A6E/A6ER的場合則必須將開關置于OFF狀態下進行）。旋轉型時應確實定位為[0]。位置偏離時，可能會由于焊接時產生的熱量，引起操作感觸下降。焊接前請務必確認開關沒有從基板上浮起。多層積層基板等，需要事先進行確認試驗。根據做法等不同，可能發生熱變形。
2、自動焊接槽（流動焊接槽）的場合
焊接溫度：260℃以下
焊接時間：5秒以內（單面基板t=1.6mm）發泡焊劑應不超過開關安裝側的印刷基板的上面。焊劑到基板上的話容易進入開關內部，引起導通不良等。
3、回流爐（表面實裝）的場合
回流焊接請?jiān)谙率鰲l件內進行。（測定點：開關的上方）：
＜A6S-H、A6SR、A6RS、A6KS、A6KSV的條件＞
＜A6H的條件＞
根據使用的回流槽的不同，可能發生設定條件與開關周圍的溫度不同的情況。因此應事先取得溫度概況，并確認向開關本體施加的溫度以及焊接狀況后，再進行使用。
4、手工焊接的場合（表面安裝型除外）
焊接溫度：350℃以下
焊接時間：3秒以內（單面基板t=1.6mm）
由于修改等需要再焊接時，焊接的次數應該最多2次。這時第1次和第2次之間應間隔5分鐘以上。
5、關于助焊劑的使用
由于助焊劑的種類、涂抹量、涂抹方法都會造成助焊劑進入開關內部，從而使開關劣化。因此請事先評價助焊劑。
