四腳輕觸開關在電路中的連接方法
發布時間：2018-09-05 點擊次數：次
四腳輕觸開關在電路中應該怎么連接，并且工作原理也給大家介紹一下。

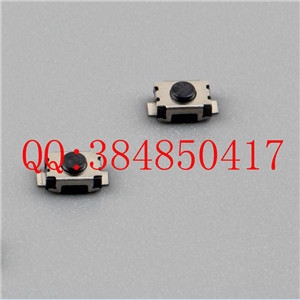

四腳輕觸開關有帶四個腳的輕觸開關，四腳輕觸開關在日常產品總是普遍使用的，相對來說占據了很大的一部分。這里說的四腳指的就是輕觸開關的四個引腳，四個引腳就是有2個組開關，按下去就2組同時通電，而放開就是2組同時段開的，有人說這四個引腳是為了 電路板焊接牢固，其實這樣理解也是沒有錯的。
無論是四腳輕觸開關還是其他輕觸開關，其工作原理都是比較相似的，部分由于引腳數不一樣，開關分來不一樣，所以導致其最根本的工作原理有一定的區別。那四腳輕觸開關工作原理是什么呢
四腳輕觸開關工作原理
一、由常開觸點、常閉觸點組合而成，在四腳輕觸開關中，常開觸點的作用，就是當壓力向常開觸點施壓時，這個電路就呈現接通狀態；當撤銷這種壓力的時候，就恢復到了原始的常閉觸點，也就是所謂的斷開。這個施壓的力，就是用我們的手去開按鈕、關按鈕的動作。
二、當撤銷施壓的時候，四腳輕觸開關就會被關閉，其四腳輕觸開關內部結構都是依靠金屬彈片來保護受力情況，實現接通、斷開。
三、四腳輕觸開關原理跟其結構是有著聯系的，如220V交流電通過燈泡H及整流全橋后，變成直流脈動電壓，作為正向偏壓，加在可控硅VS及R支路上。
1、白天，亮度大于一定程度時，光敏二極管D呈現底阻狀態≤1KΩ，使三極管V截止，其發射極無電流輸出，單向可控硅VS因無觸發電流而阻斷。此時流過燈泡H的電流≤2.2mA,燈泡H不能發光。電阻R1和穩壓二極管DW使三極管V偏壓不超過6.8V，對三極管起保護作用。
2、夜晚，亮度小于一定程度時，光敏二極管D呈現高阻狀態 ≥100KΩ，使三極管V正向?qū)ǎl(fā)射極約有0.8V的電壓，使可控硅VS觸發導通，燈泡H發光。RP是清晨或傍晚實現開關轉換的亮度選擇元件。
四、無論什么樣結構的輕觸開關，四腳輕觸開關的共同之處就是有四個引腳，四腳輕觸快關比普通輕觸開關的優勢就是可以很牢固的焊接，大家都能很準確的利用四腳輕觸開關進行調節和控制。
怎么接呢？
1、萬用表調至二極管處
2、先測量四角中的任意兩腳，判斷哪兩個角是導通的，哪兩個角是斷開的
3、按鍵按下，在測量任意兩腳，判斷判斷哪兩個角是導通的，哪兩個角是斷開的
4、開始斷開，按鍵按下導通的兩腳可做為焊接的兩個角
根據經驗，一般只要的對角就可以進行直接焊接。
注：按鍵開關的工作原理，就是按鍵按下的時候兩個貼片挨近了，也就是導通了；松開的時候，貼片分離，也就是斷開了。
輕觸四角按鍵開關，看著感覺挺復雜，其實它的工作原理很簡單，在沒有人使用它時，四個腳只有兩個在一起，當它被按下時四個腳是連接的
